实用的建筑工程外脚手架搭设标准 汉坤详细解说

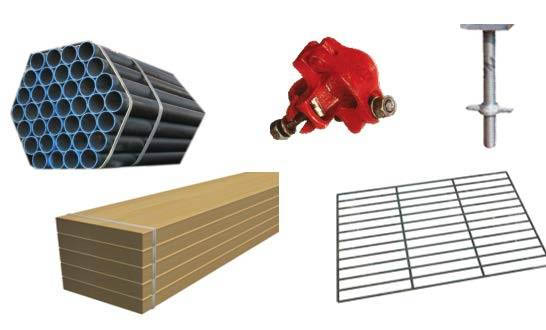

基本参数要求

（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。

3 钢管颜色

（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

4 外立面形象

（1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。

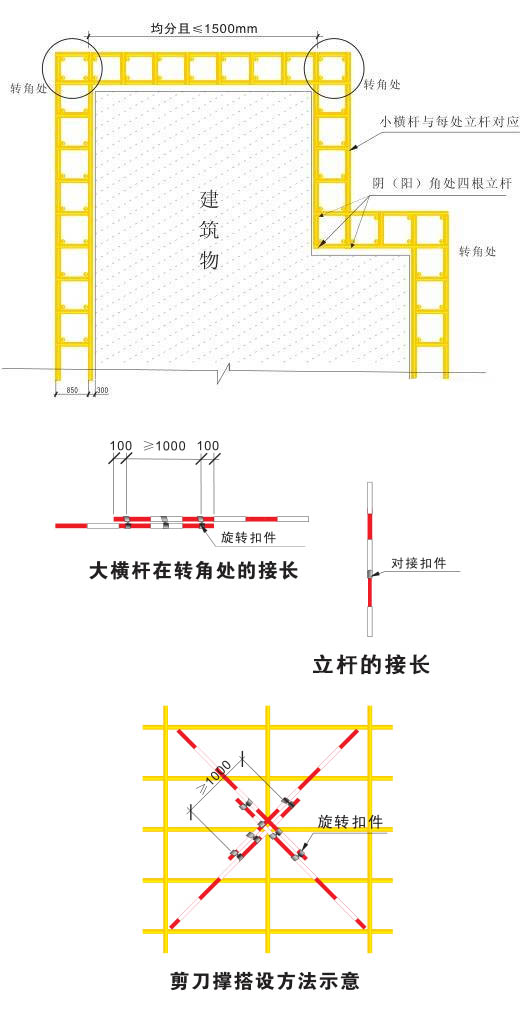

5 杆件设置

（1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。

（2）主节点处必须设置纵横向水平杆。

（3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。

（4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。

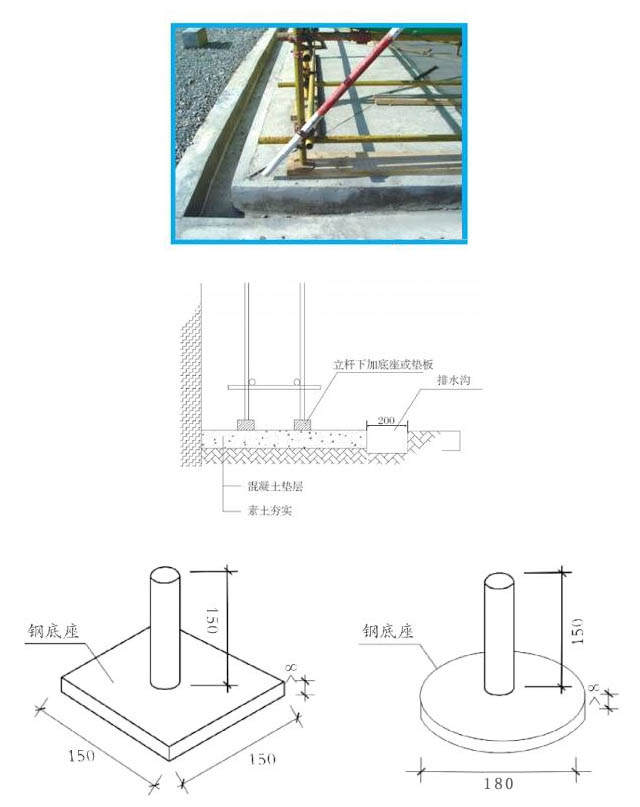

6 立杆基础

（1）落地式脚手架搭设高度不宜超过35m，高度在35～50m时必须采取卸荷措施，高度大于50m时必须采取卸荷措施并对专项方案进行专家论证。

（2）脚手架基础平整、夯实、混凝土硬化，基础应采用100mm厚C25混凝土硬化，立杆底部设置底座或垫板。垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板。

（3）落地式脚手架必须设置纵、横向扫地杆，纵向扫地杆宜采用直接扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m,紧边坡上方的立杆轴线道边坡的距离不小于500mm。

（4）脚手架基础应考虑周边设有排水措施，脚手架底座底面标高应高于室外自然地坪50mm，立杆基础外侧设置截面不小于200mm×200mm的排水沟，保证脚手架基础不积水。

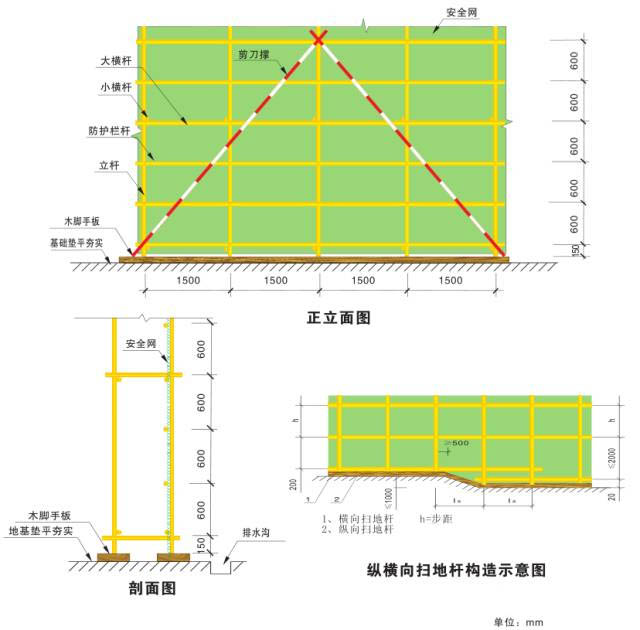

7 立面防护

（1）脚手架外侧满挂密目安全网，网目数不低于2000 目/100cm 2 ，网体竖向连接时采用网眼连接方式，每个网眼应用16#铁丝与钢管固定，网体横 向连接时采取搭接方式，搭接长度不得小于200mm。架体转角部位应设置木枋作内衬以保证架体转角处安全网线条美观。

（2）脚手架外侧自第二步起底部设180mm挡脚板，在高600mm与1200mm处各设同材质的防护栏杆一道。脚手架内侧形成临边的，则按脚手架外侧防护做法。

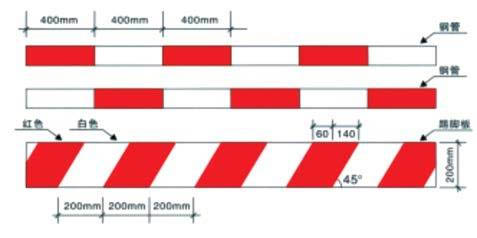

（3）脚手架外排立杆、大横杆表面刷黄色油漆，拦腰杆表面刷黄黑相间双色油漆，外立面每隔3层或9m设置一道200mm高警示带，固定于立杆外侧。警示带尺寸见图示，表面刷红白相间警示色油漆。

8、水平防护

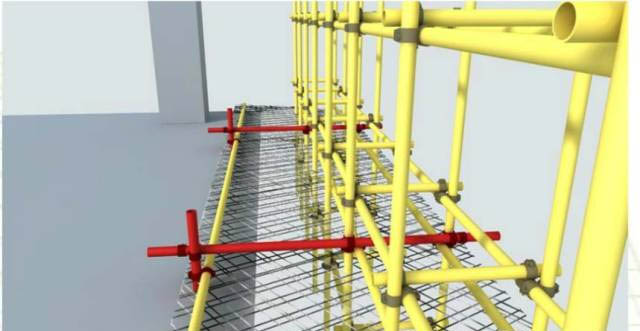

（1）作业层必须满铺脚手板，脚手板离建筑物结构的距离不应大于150mm。

（2）落地架第二层、悬挑架（爬架）首层，中间层不超过10m且不超过三层满铺一道硬质隔断防护，并在两层硬防护的中间部位张挂水平兜网，水平兜网必须兜挂至建筑物结构。

（3）脚手架的内立杆距离体净距一般不大于200mm，如大于200mm的必须铺设平整牢固的站人片， 作业层脚手板与建筑物之间的空隙大于150mm 时应做全封闭，防止人员和物料坠落。

9、连墙件

（1）连墙件表面应刷红色醒目油漆，便于检查和警示。

（2）脚手架必须采用刚性连墙件。

（3）连墙件应从底层第一步纵向水平杆处开始设置，当该处有困难时，应采用可靠措施固定。连墙件宜优先采用菱形布置，也可采用方形，矩形布置。

（4）连墙件应靠近主节点设置，偏离主节点的距离不应大于300mm

（5）连墙件的间距应根据设计计算规定，并应符合下表“连墙件布置的最大间距”的规定。

（6）一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（两步）。

10 剪刀撑及横向斜撑

（1）剪刀撑应从脚手架底部边角从下到上连续设置，剪刀撑表面刷红白相间警示色油漆。

（2）每道剪刀撑跨越立杆的根数应按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6米，斜杆与地面的倾斜角宜45°～60°倾斜角宜45°～60°。

（3）24米以下的落地式外架，在架体外侧两端、转角及中间间隔不超过15米的立面上设置竖向连续剪刀撑。24米以上的落地式外架及所有悬挑架，在架体外侧整个立面搭设连续剪刀撑。

（4）剪刀撑杆件的接长应采用搭接，搭接长度不应小于1m，且不小于3个扣件坚固。

（5）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的蹁不宜大于150mm。

（6）一字型、开口型双排架两断口必须设置横向斜撑，24m以上架体在架体拐角处及中间每六跨设置一道横向斜撑。

（7）横向斜撑应在同一节间，由底到顶呈“之”字型布置，斜撑交叉和内外大横杆相连到顶。

11 斜道

（1）人行道兼优质材料运输的斜道高度不大于6m时宜采用一字型，高度大于6m时宜采用之字形。

（2）运料斜道宽度不宜大于1.5m，坡度采用1:6，人行斜道宽度不宜小于1m，坡度宜采用1:3。

（3）拐弯处应设置平台，其宽度不应小于斜道宽度，斜道两侧及平台外围均应设置1.2m和0.6m高的双道防护栏杆及180mm挡脚板，防护栏杆表面刷黄黑警示色，挡脚板表面刷红白警示色。

（4）斜道宜附着外脚手架或建筑物设置，其各立面应设置剪刀撑，斜道外侧挂密目安全网封闭。

（5）斜道的基础与外脚手架基础一致，斜道的连墙件按照开口型脚手架要求设置。

（6）斜道应满铺脚手板，运料脚手架采用不少于40mm厚的木板，人行斜道可采用木板或毛竹片满铺，斜道还应设置防滑条，防滑条厚度为20~30mm，间距不大于0.3m，斜道上脚手板和防滑应保证稳定牢固。

12  安全防护

12.1 楼梯临边防护

（ 1）楼梯及休息平台临边处无可靠防护时应设置防护栏杆。应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网

（2）防护设施宜定型化、工具化。

（3）立杆用预埋件或采用M12膨胀螺栓固定

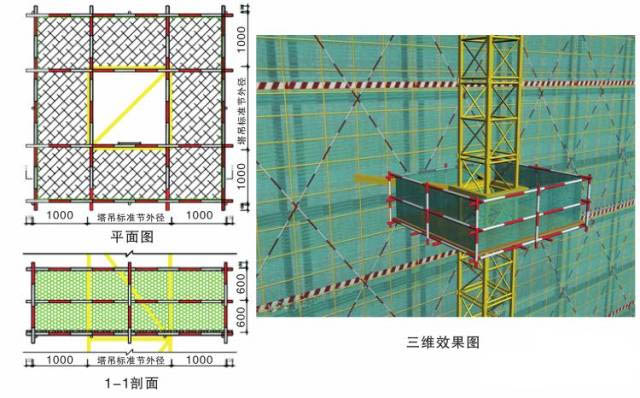

12.2 塔吊操作平台及上人通道防护

（1）塔吊在附墙部位必须搭设附墙用操作平台，平台的面积应能满足使用要求，采用钢管搭设或定型化操作平台。

（2）附墙部位操作平台必须设置1.2m高防护栏杆并挂设安全网，栏杆内侧设置挡脚板，底部满铺脚手板。

（3）塔吊设置上人通道时，通道应满铺脚手板并固定牢靠，两侧防护栏杆不低于1.2m,栏杆内侧挂设安全网，底部安装180mm高踢脚板，并且只能在附着位置搭设。

（4）塔吊上人通道不得与外脚手架相连

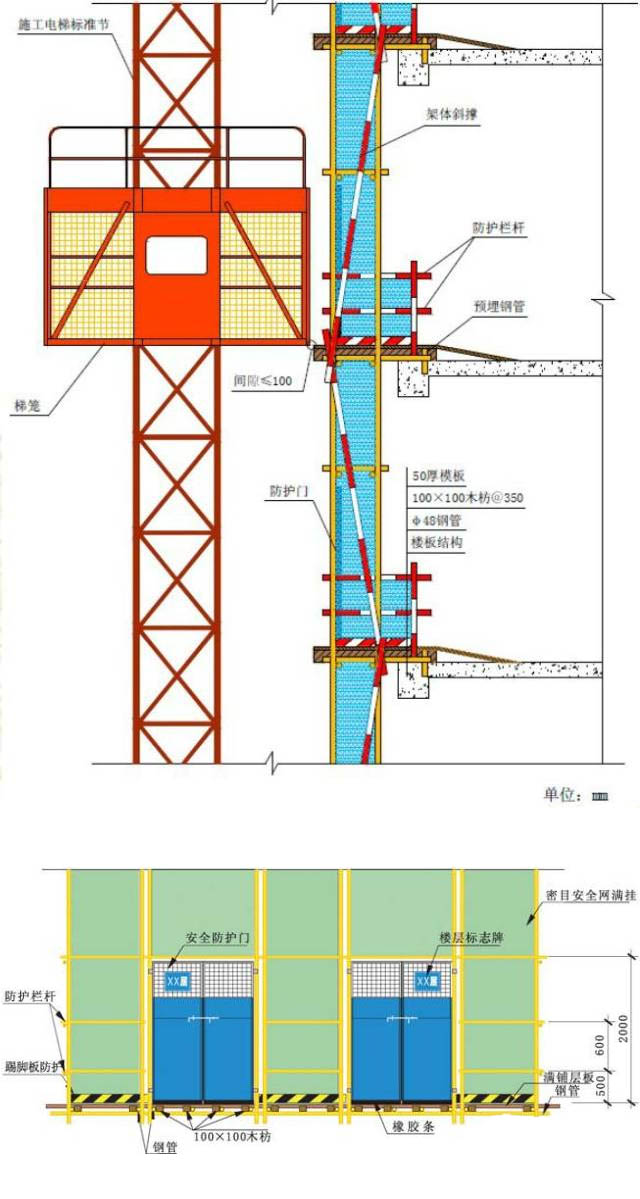

12.3 施工电梯平台防护

（1）施工升降机楼层卸料平台搭设前必须编制专项施工方案，对搭设高度超过24m的，应采取措施进行卸荷。禁止立杆由底到顶连续通长设置。

（2）楼层卸料平台应单独搭设，严禁与外架连接。每层搭设高度不应小于2m，平台两侧均应设置2道防护栏杆，高1.2m，底部设置200mm高挡脚板，防护栏杆和挡脚板均刷红白相见警示漆，立杆内侧满挂安全密目网。楼层卸料平台板必须厚实牢固、铺设严密，应采用5cm厚木板或防滑钢板。

（3）施工电梯平台出口处安装1.8m高立开式常闭向内开启的金属防护门，宜采用工具式防护门。

（4）楼层卸料平台两扇防护门中间应用模板封闭，外刷蓝漆并设楼层标识。

12.4 安全通道防护棚

（1）建筑物的出入口必须设置安全通道防护棚，具备防砸、防雨、抗冲击功能。

（2）在吊装影响范围和建筑物坠落半径以内的通道、材料加工区、物料提升机进料口、外用电梯地面进料口及其他需要防止高空坠物的区域，必须设置防止穿透的双层 防护棚，双层防护棚（间距600mm），必须满铺能承受＞10KPa 的均布静荷载的 材料( 50mm 厚木板或符合规定的其他材料)。

（3）安全通道棚正立面应设置安全标语及警示标志牌。

（4）安全通道内应设安全教育文化墙或安全教育宣传漫画，高度1- 2米，采用户外喷绘。

（5）安全通道棚立杆高出顶棚不宜小于700mm，在顶棚超高部分两侧张挂密目安全网，安全网设置在立杆内侧。

（6）安全通道两侧采用密目安全网封闭。

（7）车行安全通道，宽×高宜大于4000mm × 4000mm。

（8）人行安全通道，宽×高宜大于3500mm × 4000mm。

13悬挑架

13.1 基本规定

（1）悬挑脚手架搭设前，必须编制专项施工方案，方案必须包含悬挑梁平面定位布置图。分段搭设高度不宜超过20m，超过20m应组织专家进行方案论证。

（2）悬挑脚手架的悬挑梁必须选用不小于16号的工字钢，悬挑梁的锚固端长度应不小于悬挑端长度的1.25倍，悬挑长度不应过长。

（3）悬挑梁锚环端应设置两道锚环(间距20cm)，锚环直径16mm以上。每道钢梁端部设置φ14mm以上斜拉钢丝绳，上端吊环使用φ20mm圆钢预埋。

（4）工字钢、锚固螺杆、斜拉钢丝绳具体规格、型号除满足上述要求外还应依据方案及计算书最终确定。

（5）脚手架底部应按规范要求沿纵横方向设置扫地杆，悬挑梁上表面应加焊短钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，并满铺模板进行防护。

（6）悬挑架所有外架立杆均必须坐在型钢梁上，阳角处悬挑梁宜按扇形(放射状)布置，转角附近立杆无法直接安装在悬挑型钢梁上时，应在悬挑梁上沿外架纵向铺设辅助型钢连梁(扁担梁)，将外架立杆安装于辅助型钢梁上，不得存在吊脚杆(下部悬空)。

（7）外立面沿整个面搭设连续剪刀撑。

（8）悬挑架连墙件应按两步(每层)两跨设置。

13.2 型钢梁的固定

（1）型钢梁的固定：型钢梁与主体混凝土结构的固定可采用预埋螺栓固定、钢筋拉环锚固，不得采用扣件连接。

（2）当采用钢筋拉环锚固时，拉环应锚入楼板30d，并压在楼板下层钢筋下面，如不能保证钢筋的混凝土保护层厚度，也可以将拉环压在楼板下层钢筋上面，同时在拉环上部两侧各附加两根直径14-16mm的钢筋，并与楼板钢筋绑扎牢固，以确保拉环不会从混凝土楼板中拔出

（钢筋拉环禁止采用螺纹钢）。

（3）锚环在混凝土浇筑前进行预埋，螺杆丝扣用胶带进行保护，锚环处板厚小于120mm时锚脚处附加2Φ12，1m长钢筋。

13.3 悬挑架的防护

（1）挑架外侧必须采用合格的密目式安全网封闭围护，安全网用不小于18#铅丝张挂严密，且应将安全网挂在挑架立杆里侧，不得将安全网围在各杆件外侧。

（2）挑架与建筑物间距大于20cm时，应铺设站人片。除挑架外侧1.2m高防护栏杆和180mm高踢脚杆外，挑架里侧遇到临边时（如大开间窗、门洞等）时，也应进行相应的防护。

（3）悬挑式外脚手架底部(悬挑梁处)采用硬质防护（模板）封闭严密

硬质防护（模板）底面应涂黄黑相间油漆。

（4）挑架作业层和底层应采用合格的安全网或采取其他措施进行分段封闭式防护。
